О чём
Про элементы, которые ставят не потому, что они работают, а потому, что их отсутствие придётся объяснять. Про правила, которые пережили условие, ради которого написаны. И про то, чем такие правила отличаются от тех, что человек выводит сам, работая от задачи.
Материал — электромонтаж и нормативы. Там разрыв между признаком и функцией виден в цифрах: два часа вместо десяти минут, обесточивание всего дома вместо снятия одной группы. Но тема шире электрики.
Документ открытый, случаи добавляются по мере встречи.
1. Разминка: дырка и отверстие
Этот раздел не про основную тему, а про соседнюю — про то, как слово меняется, не меняя смысла. Он тут потому, что механизм похожий и виден на простом материале.
На чертежах XIX века писали «дырка, диаметр такой-то». Сейчас в том же месте — «отверстие».
Хочется объяснить это через смысл: дырка случайная, отверстие намеренное. Не работает. Дырка от бублика сделана намеренно. «Просверли дырку под дюбель» — нормальная фраза цеха. А у случайного сквозного повреждения свои имена: пробоина, прокол, свищ, прогар. Ни одно на «дырку» не меняется.
Ось другая. «Отверстие» — слово документа, «дырка» — слово устной речи. Одно и то же место в стене на чертеже называют отверстием, а вслух у этой же стены — дыркой, и никто при этом не меняет мнения о его преднамеренности. Ощущение случайности — это перенос: небрежное слово кажется небрежной работой, и свойство переезжает с речи на предмет.
Контрпример, который закрывает вопрос: дырка в физике твёрдого тела. Отсутствие электрона в валентной зоне, носитель положительного заряда. Дырочная проводимость, p-тип, время жизни дырок — это термины учебника и стандарта. «Отверстия проводимости» не пишет никто.
Отсюда механизм. Слово выдавливают из документа не за низкое происхождение, а только там, где есть конкурент, обозначающий то же самое. У дырки в машиностроении конкурент был. У дырки в полупроводнике конкурента не нашлось — слово пришло калькой с hole (англ. дыра, отверстие) на пустое место и осталось навсегда.
Про сами чертежи. Единую систему конструкторской документации утвердили в 1968 году и ввели с 1971-го. Чертёжные стандарты были и до неё, но разрозненные, и рядом с ними жили заводские традиции. Пока нет инстанции, которая назначает единственное слово, чертёж пишут языком цеха. Словарь твердеет от появления процедуры утверждения, а не от роста точности: «отверстие Ø12» ни на микрон не однозначнее «дырки Ø12».
2. Почему цеховое слово почти не попадает в норму
В разговоре говорят коротко: ноль, фаза, земля, автомат. В документе — нейтральный проводник N, линейный L, защитный PE, автоматический выключатель.
Краткость объясняет, куда идёт сдвиг, и не объясняет, почему нет обратного хода. Норму пишут те же люди, что стоят в цеху. Будь дело в длине, короткие слова давили бы норму постоянно.
Дело в разнице задач. Документ должен быть однозначным для того, кто на объекте не был, и платит слогами за различительность. Устная речь получает общий контекст бесплатно и на слогах экономит.
Следствие, которое можно проверить: цеховое слово входит в норму, если оно короче и ничего не склеивает. Склеивает два разных предмета — вход закрыт, какой бы короткой ни была форма.
«Земля» показывает этот запрет. В цеху одним словом называют защитный проводник PE, функциональное заземление FE и заземляющее устройство. Пока они соединены, разницы нет. В системе TN-C-S точка разделения PEN решает, где именно проводник чем является. В IT-системе «земля» означает вообще не то, что в TN. «Ноль» так же склеивает N и PEN — проводники с разными правилами коммутации. Слово, стирающее разницу, из-за которой гибнут люди, в документ не пустят.
Два случая, где короткая форма всё-таки прошла, и один для контроля:
Аббревиатуры. Норма не сокращает себя разговорным словом, но охотно сокращает своими средствами: ВЛ, КЛ, РУ, ТП, КТП, УЗО, АВР, ВРУ. Тот же выигрыш в слогах, но легализованный через процедуру и однозначный по построению.
«Автомат». Из жаргона вошёл в каталоги, прайсы, заводские наименования. Полное «автоматический выключатель» осталось там, где нужна ссылка на пункт. Прошло, потому что склейки нет: рубильник, предохранитель и УЗО автоматом никто не называет.
«Перфоратор». Стоит в паспорте изделия, но цеховым словом он не был: это старый горный термин — бурильная машина ударного действия, — пришедший в электроинструмент уже нормативным. Настоящее цеховое слово рядом — «болгарка», и оно не прошло: в документе это угловая шлифмашина.
Видна асимметрия. Норма принимает короткое слово для предмета и почти никогда — для функции проводника. Предмет берёшь в руку, спутать нельзя. Функцию задаёт схема: один и тот же синий провод в TN-C-S до точки разделения — это PEN, а в десяти сантиметрах после неё — уже N. Внешне это один провод, а правила у него разные: PEN разрывать нельзя, N — можно.
Отсюда закономерность: норма удлиняет термин там, где различие не читается с объекта. Чем меньше разница заметна руками и глазами, тем длиннее слово, которым её держат — больше её нести нечему.
3. Как умирает пункт нормы
ПУЭ однозначны до избыточности, и это не бюрократия. Чертёж читает инженер, который понимает, что делает. Правила читает в том числе тот, кто ищет в тексте оправдание уже принятому решению. Такой текст пишут против недобросовестного чтения: у каждого модального слова — «должен», «как правило», «допускается» — заранее определённая сила, отступление от «как правило» надо обосновать, одно условие повторено в трёх пунктах с разных сторон.
Побочка — текст рассыпается. Каждый пункт верен, а целой картины нет ни в одном. Электрик держит систему в голове, правила держат проверяемые условия. По ПУЭ проверяют готовую работу и почти не учатся работать.
Внутри сидит и предметное устаревание: сечения под алюминий в жилье, зазоры из-под аппаратуры с другими габаритами, требования, написанные под лампу накаливания как единственную нагрузку. Светодиодный драйвер даёт пусковой ток в десятки раз выше номинала при копеечной средней мощности — правило, писанное под резистивную нагрузку, здесь просто не про то.
Пункт не отменяют, потому что отмена требует доказательства безопасности, а сохранение не требует ничего. В нормативке ответственность несимметрична: подписавший отмену отвечает за последствия, не тронувший ничего не отвечает ни за что.
Сменяемость проводки
Требование писали под ситуацию, где проводка живёт меньше здания: резина, ранний ПВХ, алюминий с текучестью в контактах. Замена была нормальной эксплуатацией.
Условие ушло. Сшитый полиэтилен и современные ПВХ по расчётному ресурсу сопоставимы со зданием, а типовой отказ переехал на контактные соединения — то есть в коробки и щит, где всё и так доступно. Требование осталось, причина исчезла, отменять некому.
Настоящая сменяемость требует радиусов, отсутствия сплющиваний под стяжкой, доступа к обеим точкам, отсутствия промежуточных соединений, запаса на протяжку. Стоит это в разы дороже штробы с кабелем в штукатурке, а ситуация, ради которой платят, за срок службы почти никогда не наступает. Норма стоит перед проверяющим либо формально невыполненной, либо выполненной на бумаге.
Отсюда критерий, применимый ко всей нормативке: если соблюдение стоит на порядок дороже ожидаемой пользы за срок службы объекта, пункт мёртв — отменён он или нет. Разница между живым и мёртвым требованием проходит не по тексту, а по тому, платят за него или изображают. Худший исход — второй: вместе с изображаемым пунктом обесценивается соседний, который выполнять надо.
4. Признак, оторвавшийся от функции
Гофра
Гофрированная труба делает две вещи: держит канал в бетоне при заливке и даёт быстрый монтаж по потолку с сохранением протягиваемости. В монолите она формообразующая — канала без неё не получить.
В штукатурке она не делает ничего.
Механической защиты не даёт: тонкостенная ПВХ-труба не держит ни удар, ни сверло, а ставят её именно от сверла. Сменяемости не даёт: в штукатурке её сминает, а гофрированный профиль по определению даёт максимальное трение и цепляется за каждую впадину. Барьер там не нужен — у раствора нет кромок. Ноль функций из трёх, плюс объём штробы и лишний слой горючего материала.
Про горючесть точнее. ПВХ сам горение не поддерживает и гаснет, когда пламя убрали, но при разложении выделяет хлористый водород. При пожаре в жилье главный поражающий фактор — токсичность дыма, а не распространение пламени. Маркировки описывают разные вещи: нг — не распространяет горение, LS (low smoke — низкое дымовыделение), HF (halogen free — безгалогенный). Кабель нг-LS в обычной ПВХ-гофре — половина решения: кабель даёт мало дыма, оболочка вокруг него даёт хлористый водород. Прямо такое сочетание норма не запрещает.
Где гофра работает: прямой жёстко закреплённый участок, где протягиваемость сохранена, и проход через кромку оцинкованного профиля гипсокартона. Во второй точке нагрузка не ударная, а статическая — протирание при подвижках. Задача не «выдержать», а «не дать поверхностям касаться». Барьером годится любой, и тонкостенная труба подобрана по нагрузке точно. Штатное решение той же задачи — проходная втулка в отверстии профиля.
Критерий: гофра оправдана там, где нужен барьер, и не оправдана там, где нужна прочность или проходимость.
Общая форма того же критерия, которая работает на любом элементе: назови нагрузку, от которой элемент ставится, и назови, чем он её берёт. Нет ответа на второй вопрос — элемент декоративный, сколько бы правил его ни предписывало.
Оговорка про жёсткое крепление: оно решает провисание и делает трассу протягиваемой, но сменяемость чаще умирает не на трассе, а на переходах и в распаячных коробках, где кабель уже соединён. Крепление — условие необходимое, но не достаточное.
УЗО и суммарная утечка
Норма задаёт номинал устройства и не задаёт число нагрузок под ним.
Пятнадцать кабелей под одним УЗО на 30 мА дают фоновую утечку простым сложением. Конденсаторы входных фильтров импульсных блоков питания стоят с фазы и нейтрали на корпус, ток через них штатный и есть всегда. Норма ограничивает его на устройство, суммирование по группе не ограничивает никто. Плюс распределённая ёмкость линии, растущая с длиной. Плюс сырость в стене за отопительный сезон.
Дальше про порог, и тут формулировку надо брать точно. По IEC 61008 устройство обязано не срабатывать до половины номинала и обязано сработать к номиналу. Из этого не следует, что порог конкретного экземпляра равен 15 мА, — фактический порог лежит где-то между 15 и 30, и заранее он неизвестен. Следует другое: проектировать группу можно только на 15 мА, потому что больше ничего не гарантировано.
Фон подъедает этот бюджет по мере набора нагрузок. Дальше УЗО начинает отключаться от включения чайника при целой изоляции. Хуже то, что идёт следом. Защиту человека фон сам по себе не ослабляет: УЗО мерит сумму, ток через тело сложится с фоном, и устройство сработает даже раньше. Ослабляет её реакция на ложные срабатывания — УЗО меняют на 100 мА или убирают совсем, и группа остаётся без защиты, ради которой его ставили. Отдельная история — постоянная составляющая утечки от импульсных блоков питания: УЗО типа AC от неё теряет чувствительность и может не сработать вовсе, здесь нужен тип A.
Диагностика тут идёт против интуиции. Ищут повреждение и не находят — потому что повреждения нет, сумма набежала законно. Лечится дроблением группы, то есть ошибка сделана при сборке щита и оплачивается годами вызовов.
Проверяющий видит УЗО на 30 мА и ставит галочку. Суммарный фон не виден, при приёмке не измеряется, в акт не входит. А измеряется он тривиально: токовыми клещами достаточной чувствительности, охватив фазу и нейтраль группы вместе. Метод есть, в приёмку не заложен.

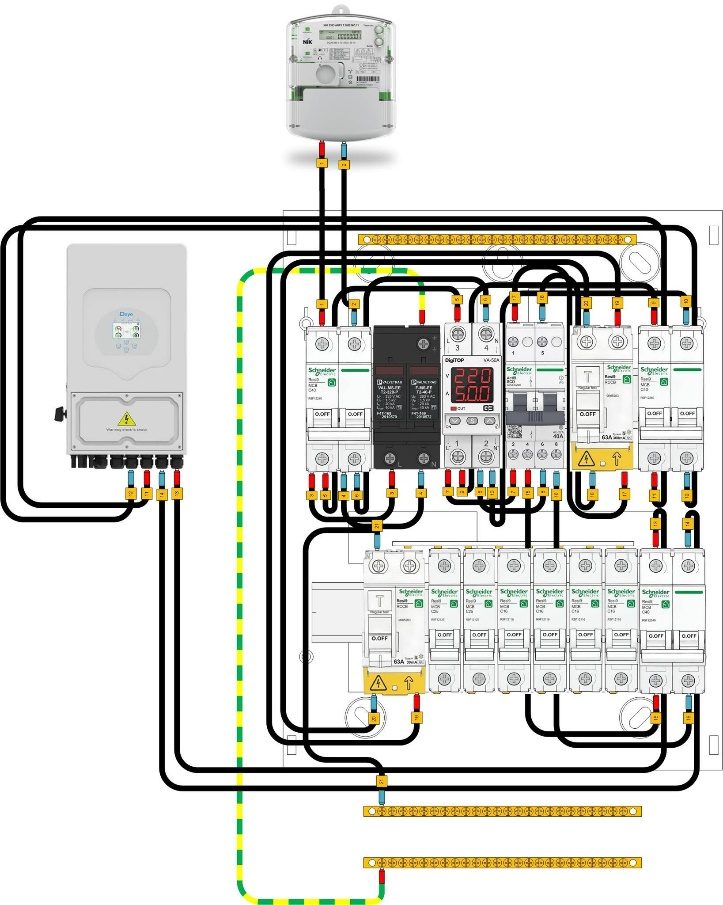

Схема в Visio
Мне, как человеку, разработавшему и собравшему не одну сотню щитов, простых и с автоматизацией, непонятно назначение этой схемы. Красиво, и всё. Схема не читается с первого взгляда и не складывается в голове: связи не видны. Собрать по ней не то чтобы сложно, но дольше, чем по принципиальной. Единственное назначение — проверить, поместится ли оборудование в шкаф. Делается один раз, к монтажу. После первой переделки становится ложной: ни у кого нет ни файла, ни программы, ни причины её править.
Вредна именно точностью. Рисованная схема выглядит достовернее, чем подписи на аппаратах, и следующий человек верит ей. Подпись на автомате переделку переживает, потому что живёт на объекте и правится тем же, кто переделывает.
Подсветка щита
Внутрь корпуса ставится драйвер, соединения и лента на клеевом слое — лишние точки отказа в самом щите. Провод вдоль двери двигается вместе с ней, перелом жилы в петле дело времени. Драйвер греется в замкнутом объёме рядом с аппаратами, у которых токовременная характеристика зависит от температуры среды. Тепловой бюджет плотно собранного щита и без того напряжён, и его никто не считает.
Задача решается фонарём, который есть у любого, кто открывает щит по делу. Настоящая функция узла — работать в кадре при выключенном свете.
Прозрачная дверь в этот ряд не попадает: она даёт увидеть сработавший флажок, не открывая щит. Ценность небольшая, поликарбонат мутнеет и царапается за несколько лет, но вреда нет.
5. Маркировка: идентификатор отдельно, атрибут отдельно
Система, выработанная за три-четыре объекта — коттеджи и объекты до 2000 м².
Сквозная нумерация кабелей по объекту, от 1 и дальше, внутри щита без разрывов. Второй щит начинает свою сотню со 101 — по номеру сразу видно, из какого щита кабель. Маркируется каждая жила на обоих концах. Назначение живёт не на кабеле, а на аппарате: кабель 47 подключён на автомат 56, автомат подписан «розетки, кабинет 2».
Почему это держится:
Маркер не несёт смысла, поэтому его нечем сделать ложным. Номер 47 утверждает только одно — что это два конца одного кабеля. Единственное, что остаётся верным при любых перемещениях и переназначениях. Маркировка «кухня-розетки» устаревает в момент переноса кухни и дальше активно врёт.
Переназначение не требует перемаркировки. Кабель переехал на другой автомат — бирка осталась верной. Меняется одна подпись, и она в щите под рукой. У схем с назначением в бирке любое изменение требует найти оба конца в стене. Этого не делает никто, и через пять лет маркировка врёт системно. Отсутствующая бирка честно требует прозвонки, лживая — прозвонку отменяет.
Жильная маркировка снимает прозвонку полностью. При кабельной маркировке концы опознаны, а жилы внутри нет, и на дальнем конце остаётся доверие к цветам.
Вставка в середину ничего не ломает. Новый кабель получает следующий номер. Перенумеровывать нечего: сквозной счётчик не содержит структуры, которую надо сохранять.
Снятый номер не освобождается. При демонтаже кабеля его номер остаётся мёртвым. Это стоит одного разряда в счётчике, зато кабель 24 со старой исполнительной схемы никогда не окажется другим кабелем 24, протянутым позже. Цена такой коллизии — прозвонка в лучшем случае, авария в худшем; цена мёртвого номера — одна цифра.
Разрядность фиксированная, с ведущими нулями. 007, а не 7. Сортировка в любой таблице идёт по порядку — 007, 010, 100, — а не 10 рядом со 100. И ведущий ноль работает как контроль целостности: на трёхзнаковом номере видно, что ни одна клипса не потерялась, а одиночная «7» может оказаться остатком от «47» или «147». Разрядность задаётся заранее по ёмкости объекта; при сотне на щит это три знака.
Поиск идёт распознаванием, а не чтением. Три знака, десять вариантов каждый, глиф опознаётся целиком с расстояния — глаз проходит по ряду концов не останавливаясь. Слово требует остановки, чтения по буквам и сравнения со смыслом. При сотне концов разница между параллельным опознанием и последовательной обработкой и есть разница между минутой и двумя часами. Опытом она не сокращается.
Цвет остаётся на своём месте. Задача в щите — найти нейтраль и защитный проводник того же кабеля. Ищется синий среди помеченных 47 и жёлто-зелёный среди помеченных 47. Два независимых признака, каждый читается мгновенно, пересечение в одной точке. Плюс жилы одного кабеля лежат вместе: номер сужает поиск до пучка, цвет добивает внутри пучка. У маркировки по назначению свойство обратное — «свет» разбросан по всему щиту.
Обратный случай с объекта
Старый коттедж. Все жилы отмаркированы цветной термоусадкой по 10–15 мм: жёлтая — свет, красная — розетки. Поверх маркером написано слово. Задача — найти нейтраль и защитный проводник одного кабеля. Заняла два часа вместо десяти минут и потребовала обесточить дом целиком.
Что тут не так, по пунктам.
Закодирован атрибут, стёрт идентификатор. Цвет несёт назначение группы, надпись несёт назначение группы, а тождества концов не несёт ничто. Система отвечает на вопрос, который в щите не задают, и не отвечает на единственный, который задают. Избыточность ушла в двойное кодирование одного и того же — просто потому, что больше кодировать было нечего.
Цвет назначен поверх занятого канала. Цвет жилы — маркировка, которую невозможно потерять и которая держится нормой. Термоусадка перекрыла ровно тот участок, где цвет читается: у среза, при входе в клемму. Жёлтая трубка рядом с жёлто-зелёным PE — дезинформация в самом опасном месте.
Буквы вместо цифр. На трёхмиллиметровой трубке нет места под различимый глиф, маркер смазывается при усадке и стирается за годы. Цифры выдержали бы: их десять, различаются формой целиком, наборные маркеры-клипсы существуют ровно для этого. Слово читается по буквам, каждая из тридцати трёх. Смазанную букву достраивают по смыслу, но это догадка, и проверить её на месте нечем, кроме прозвонки. Цифру в трёхзначном номере достраивают из соседних концов — подсказку даёт сама нумерация, а не воображение.
Тождество концов не восстанавливается ничем, кроме прозвонки. Система не деградировала со временем — она изначально не содержала данных, из которых собирается ответ. Работа шла как по объекту без маркировки, только с помехами. Отключение всего дома отсюда же: продёргивание требует снятия напряжения, когда связи неизвестны.
Важно, что это не лень. Потрачено втрое больше времени, чем на нормальную схему, и получено хуже, чем ничего. Монтирующему полезен атрибут — он в этот момент думает про свет и розетки. Читающий через пять лет думает про кабель. Без явного вопроса «кто откроет этот щит следующим» решение всегда сваливается в пользу того, кто платит сейчас.
6. Разомкнутая петля
Три-четыре объекта — очень мало для выработки схемы. Работает это только потому, что обратная связь пришла быстро: возвращаешься на свои же объекты и платишь за собственную маркировку.
Там, где монтажник не возвращается, отбор не работает вообще, сколько бы объектов ни прошло. Норма нужна ровно там, где петля обратной связи разорвана, и бесполезна там, где замкнута. Отсутствие бирок на объектах, куда никто не вернётся, — следствие устройства работы, а не характеристика исполнителя.
Тот же разрыв объясняет контент про монтаж. Отбор идёт по признакам, различимым в кадре у человека, который это не обслуживает: ровные гребёнки, симметрия, гофра веером по потолку, схема в Visio на всю стену. Моменты затяжки, число нагрузок под УЗО, тепловой режим за закрытой дверью, состояние клемм через три года в кадр не попадают. Петля разомкнута по устройству: автор не возвращается на объект, зритель не отличает работу от картинки.
Вред не в существовании такого контента. Заказчику, который иначе взял бы первого попавшегося, ролики дают хоть какой-то список вопросов. Вред в копировании формы без функции другим монтажником. Не хватает слоя, который отличает фотогеничное от работающего, и делать его может только тот, кто ездит на старые объекты.
7. Что из этого выводится
Одно утверждение на весь материал.
Устойчиво то, что утверждает минимум и не дублирует того, что уже несёт сам материал.
Точнее: записывать надо ровно то, что нельзя восстановить на месте. Тождество концов на месте не восстанавливается — его записывают. Функцию жилы несёт цвет по норме — записывать не надо. Назначение группы несёт подпись на аппарате — записывать не надо. Всё сверх этого либо избыточно, либо перекрывает носитель, который уже работает.
Проверка на живость: переизобретаемость
Мёртв тот пункт, который независимый практик, решающий ту же задачу с нуля, не изобретёт заново.
Разделение идентификатора и атрибута выводится за три-четыре объекта — правило живое, и стандарт в этой точке просто фиксирует решение, которое даёт себя найти. Сменяемость проводки в жилье заново не выведет никто.
Но у критерия есть граница, и без неё он бракует лишнее. Практик не изобретёт заново ни одного правила про молниезащиту и ни одного требования к огнестойкости кабельных проходок — событие в его выборку не попало. Такие правила не мёртвые, а редкие: они защищают от того, что случается раз в тысячу объектов, и одному человеку такую статистику не набрать.
Отсюда рабочая формулировка: переизобретаемость применима к правилам, чьё условие наступает в пределах опыта одного исполнителя. Для правил, написанных под редкое событие, критерий не работает вообще — там судить можно только по статистике, которой у практика нет.
Оговорка про собственную выборку. Три-четыре объекта мало, чтобы браковать чужие правила. Но для проверки собственного решения на переизобретаемость этого хватает: вопрос там не «как часто», а «вывелось ли из задачи заново» — и на него отвечает один цикл, а не сотня.
Четыре разных механизма
Их нельзя смешивать, хотя внешне похожи.
Стандарт-вещь держится совместимостью. У полудюймовой трубы ни наружный, ни внутренний диаметр не равен полудюйму — обозначение унаследовано от давно ушедшей толщины стенки и работает чистой меткой сортамента. Содержание безразлично, менять нельзя потому, что не состыкуется с полутора веками смонтированного. Мёртв по содержанию и жив по совместимости.
Пункт нормы держится асимметрией ответственности. Умирает, когда исходное условие ушло, а текст остался.
Признак соблюдения держится проверяемостью взглядом. Гофра в штукатурке, номинал УЗО в акте при несчитанном фоне, схема в Visio, подсветка. Признак оторвался от того, ради чего требование писали, и живёт сам.
Правило, выводимое из задачи, не держится ничем внешним и потому не окаменевает: его условие никуда не делось.
Класс, который при проверке не подтвердился
Гипотеза «элемент ставится, потому что виден» не прошла на бирках. Бирка на очевидном кабеле видна, но несёт отложенную нагрузку, а лишняя бирка стоит минуту против вскрытия и прозвонки. Не подтвердилась и на втулках в профиле, где точечная задача решается точечным средством, а сплошная гофра не заменяет их из экономии.
Механизм там другой — разрыв между тем, кто несёт затраты, и тем, кто получает пользу. Элементов такого рода систематически ставят меньше нужного, а не больше.
Открытые вопросы
Существует ли норма, где сохранение пункта тоже требует подтверждения — обязательный пересмотр по истечении срока? Формально в стандартизации такое встречается. Работает ли на практике или превращается в автоматическое продление — не проверено.
Где однозначность правил уже мешает цели, ради которой они написаны? Не «устарело», а случай, когда точная формулировка требует одного, а физика объекта другого, и приходится выбирать между соответствием и безопасностью. Такие расхождения — самый сильный материал для темы, потому что они внутренние.
